CQBG-III型三罐式無負壓供水設備
產品詳細
CQBG-III型三罐式無負壓供水設備
1、運行原理
CQBG-III型三罐式無負壓供水設備控制系統能實時監測市政管網和用戶管網壓力，根據檢測壓力和設定壓力的差異，通過降低或升高變頻器頻率等方式，使設備運行充分利用市政管網壓力且能夠確保市政供水管網不產生負壓。當市政管網壓力充足時，市政管網的水進入恒壓腔，通過變頻調速泵組加壓供水。同時一部分與設備出口端壓力等壓的水通過雙向補償器C端到A端進入到高壓腔，另外一部分利用超高壓蓄能泵為超高壓腔加壓蓄能；當市政管網供水量不足，壓力趨向市政最低服務壓力時，雙向補償器向市政管網補水，確保管網壓力始終維持在最低服務壓力以上，同時超高壓腔中的水通過減壓閥閥組進入高壓腔后，通過雙向補償器補償A端到B端補償?shù)胶銐呵恢校M(jìn)行高峰時用水差量補償；當夜間用戶用水量較少時，超高壓腔蓄能水經減壓后與高壓腔中的水混合后經過雙向補償器A端到C端直接供給用戶，減少設備啟停。大大提高了供水設備的穩定性。

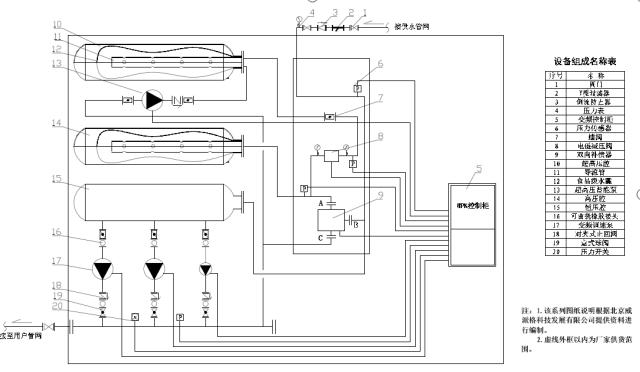

2、系統原理圖
3、技術特點
1.節能：
A、設備直接與自來水管網串接，在管網原有壓力的基礎上疊加增壓，充分利用了市政管網的壓力。
B、獨特的三罐式結構，使得設備本身差量補償與小流量保壓的補償量大大增加，大大的延長了小流量保壓時水泵的休眠時間，使設備更加的節能。
C、每套設備均配有一臺小泵，水泵搭配方式為大泵為系統流量的1/2，小泵為系統流量的1/4；有助于設備的整體節能。
D、微阻閥門的使用以及CFD流體力學設計，可大大降低設備本身的局部損失，使設備更加的節能。
2.環保：
A、設備全密封運行，不與空氣接觸，異物不能進入管網系統，水接觸過流部分均為食品級不銹鋼材質，保證飲用水的良好水質。
B、設備可以選擇性的加入水質在線監測，可以根據項目對其顆粒物等參數進行在線監測。
3.節省投資：節省設備占地面積；無需修建蓄水池或水箱，節省了一大筆土建投資，利用了自來水管網的壓力，疊加增壓，節省電能。全密閉管道運行，避免了跑、冒、滴、滲漏等水資源流失。
4.運行穩定：系統設計充分考慮高峰時段用水需求，保證持續穩定供水，真正實現無間段供水。采用獨特的設計理念，即使在停電時也能保證低區用戶用水。精心挑選高品質零部件及原材料，設備出廠嚴格檢驗，只為達到設備無故障運行。完善的售前、售中、售后服務體系，變“被動的問題解決型”為“主動關懷型”，防患于未然。
5.智能化：弛泉集團遠程監控不同于傳統意義上的數據采集與顯示數值。是利用網絡，以嶄新的方法將現實中的供水設備、售后團隊和傳感器、控制器和軟件應用程序連接起來；使用基于物理的分析法、預測算法、自動化和電氣工程及其他專業知識來理解供水設備與供水管網的運作方式。建立售后團隊、生產部門、研發團隊間的實時連接，以支持更為智能的設計、操作、維護，以及高質量的服務與故障預警、安全保障功能。
4、工作條件
1.輸送介質溫度標準為0～＋60℃
2.輸送不含固體顆粒或纖維的清水。
5、工作參數
流量范圍 0-54m3/h
壓力范圍 0-2.5Mpa
控制功率 ≤45kw
壓力調節精度 ≤0.01 Mpa
環境溫度 0～+45℃
相對濕度 ≤90%（電控部分）
電 源 380∨×（1±10%） 50Hz±2Hz
穩壓補償罐0.3m3～30m3
海拔高度 ≤1000m（當海拔超過1000m時，需單獨聯系技術部進行特殊設備制作）
三相電壓不平衡率：＜3%
大氣壓：80kpa～110kpa
電機起/停次數：4KW(含)以下：200次/小時；5.5KW（含）以上：100次/小時
環境質量要求：大氣中含灰塵要少，無腐蝕性或易燃性氣體，無活性陰離子
